Malalim na nakaugat ang likas na ugali na higpitan ang isang bagay na parang maluwag. Kapag ang isang casement window ay umuuga o nabigong manatili sa posisyon nito, ang natural na tugon ay ang pag-abot ng screwdriver at higpitan ang bawat nakikitang pangkabit sa...pananatili sa alitan sa bintanaAng pamamaraang ito ay kadalasang tila epektibo sa simula—mas matigas ang pakiramdam ng bintana, mas kapit ang hawakan—ngunit ang maliwanag na pag-aayos ay maaaring magdulot ng sunod-sunod na mekanikal na epekto na nagpapabilis sa pagkasira at maaaring tuluyang makasira sa hawakan. Ang labis na paghigpit ay hindi lamang posible; ito ay isa sa mga pinakakaraniwang sanhi ng maagang pagkabigo ng friction stay. Ang pag-unawa sa kung ano ang nangyayari kapag ang mga fastener ay na-torque nang lampas sa kanilang mga limitasyon sa disenyo ay nagpapaliwanag kung bakit ang pagpigil, hindi puwersa, ang tamang pamamaraan sa pagpapanatili ng window stay.
Ang Landas ng Pagkarga ng Pangkabit
Bawat tornilyo sa isangpananatili sa alitan sa bintanaNagsisilbi ito ng isang partikular na layunin sa inhinyeriya. Ang mga turnilyo ng track ang nag-aangkla sa stay sa frame ng bintana, na naglilipat ng mga karga ng hangin at humahawak ng mga puwersa mula sa sash papunta sa nakapalibot na istraktura. Ang mga rivet na nagdurugtong sa braso na nagdurugtong sa sliding shoe at sash bracket ay paunang nakatakda habang ginagawa para sa mga tiyak na puwersa ng pag-clamping. Kapag hinigpitan ng isang gumagamit ang mga turnilyo ng track, ang puwersa ay naglalakbay sa mga sinulid ng turnilyo papunta sa materyal ng frame—karaniwang aluminyo, uPVC, o troso. Ang ulo ng turnilyo ay tumatama pababa sa ibabaw ng track, na lumilikha ng isang compressive clamp load na mahigpit na humahawak sa track laban sa frame. Sa isang wastong pagkaka-install ng stay, ang clamp load na ito ay naka-calibrate upang mapanatiling matibay ang track nang hindi ito nababago ang hugis. Ang track ay dapat manatiling perpektong patag at parallel para ang sliding shoe ay makapaglakbay nang maayos sa buong haba nito. Sa sandaling lumampas ang torque ng turnilyo sa detalye ng disenyo, ang maingat na balanseng ito ay nasisira.
Depormasyon ng Track: Ang Unang Bunga
Ang track ng isangpananatili sa alitan sa bintanaAng √ ay isang medyo manipis na seksyon ng hindi kinakalawang na asero, karaniwang 1.0 hanggang 1.5 milimetro ang kapal. Malakas ang tensyon nito sa haba ngunit medyo flexible sa pagbaluktot sa lapad nito. Kapag ang isang turnilyo ng track ay labis na hinihigpitan, ang ulo ng turnilyo ay gumaganap bilang isang lokalisadong press, na nagtutulak sa track pababa sa materyal ng frame. Ang track ay nababago ang hugis sa paligid ng butas ng turnilyo, na lumilikha ng isang depresyon na maaaring umabot sa lalim na 0.1 hanggang 0.3 milimetro—sapat na upang hindi makita ng hubad na mata ngunit mekanikal na makabuluhan. Ang lokalisadong depresyon na ito ay nakakagambala sa patag na ibabaw na kailangan ng sliding shoe. Habang dumadaan ang sapatos sa ibabaw ng deformed na lugar, nakakaranas ito ng isang paglubog na pansamantalang binabawasan ang normal na puwersa sa pagitan ng friction pad at ng track. Ang puwersa ng paghawak ay bumababa sa partikular na posisyon na iyon. Kung maraming turnilyo sa track ang labis na hinihigpitan, ang track ay nagkakaroon ng isang kulot na profile, na may matataas na bahagi sa mga lokasyon ng turnilyo at mabababang bahagi sa pagitan. Ang sapatos ay hindi na maayos na dumudulas; ito ay kumakalampag, sumasalo, at bumibitaw nang hindi mahulaan habang tinatahak nito ang mga alun-alon na ito.

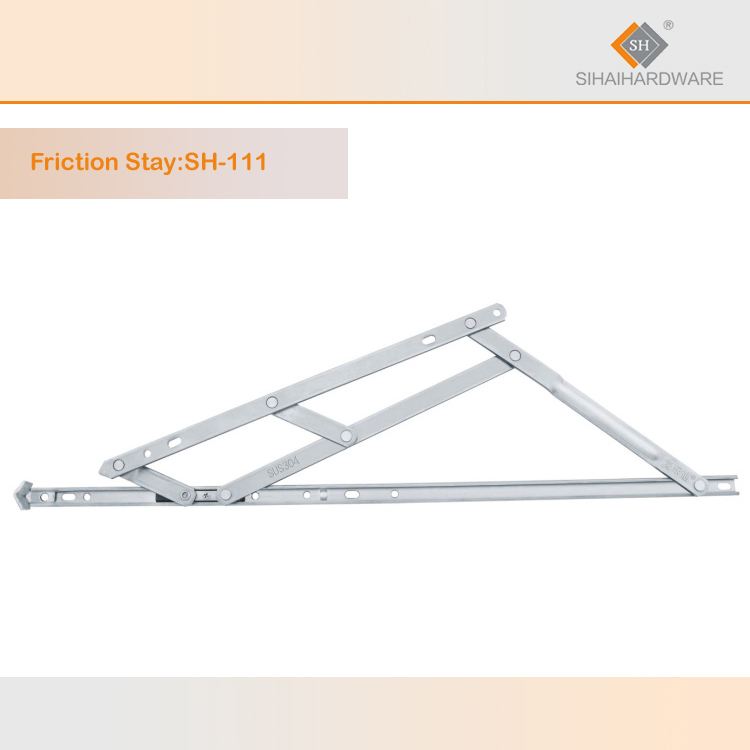

pananatili sa alitan sa bintana
Pagbubuklod ng Sapatos at Hindi Pantay na Pagkasuot ng Pad
Ang isang deformed track ay lumilikha ng mga kondisyon ng pagbibigkis para sa sliding shoe sa isangpananatili sa alitan sa bintana.Ang sapatos ay dinisenyo upang maglakbay sa loob ng mga parallel na pader ng track na may tumpak na running clearance. Kapag ang cross-section ng track ay nabaluktot dahil sa labis na paghigpit, ang slot ng track ay kumikipot sa mga lokasyon ng turnilyo. Ang sapatos, na dapat dumaan sa mga makitid na seksyong ito, ay nakakaranas ng pagtaas ng friction o, sa mga malalang kaso, mekanikal na interference na pumipigil dito sa malayang paggalaw. Napapansin ng gumagamit ang pagtaas ng pagsisikap sa pagpapatakbo, lalo na kapag binubuksan o isinasara ang bintana sa apektadong bahagi ng travel. Ang binding na ito ay nagtutuon din ng pagkasira sa friction pad. Sa halip na pantay na pagkasira sa buong ibabaw nito, ang pad ay nagkakaroon ng mga uka at matataas na bahagi na naaayon sa mga deformed na seksyon ng track. Ang hindi pantay na pagkasira ng pad ay binabawasan ang epektibong contact area, na siya namang binabawasan ang pangkalahatang puwersa ng paghawak ng stay. Ang isang pad na maaaring magbigay ng mga taon ng pare-parehong serbisyo ay maaaring masira sa loob ng ilang buwan sa pamamagitan ng pagpapatakbo laban sa isang distorted track. Ang pinsala ay self-reinforcing: ang deformed track ay hindi pantay na nasisira ang pad, ang hindi pantay na pad ay nagpapadala ng mga irregular na puwersa pabalik sa track, at ang parehong bahagi ay mas mabilis na nasisira nang magkasama.
Pagkabigo ng Fastener sa Malambot na Substrate
Ang materyal ng balangkas kung saanpananatili sa alitan sa bintanaAng turnilyo ay may mahalagang papel sa kung ano ang mangyayari kapag ang mga fastener ay labis na hinihigpitan. Sa mga frame na aluminyo, ang mga sinulid ng turnilyo ay direktang kumakapit sa medyo malambot na aluminyo, o kumakapit ang mga ito sa mga insert na bakal na pampalakas sa loob ng profile. Ang labis na paghihigpit sa aluminyo ay naghihiwalay sa mga sinulid, na binabawasan ang lakas ng paghila ng turnilyo sa isang maliit na bahagi ng halaga ng disenyo nito. Ang isang turnilyong natanggal ay maaaring maging masikip kapag sinuri gamit ang isang screwdriver ngunit halos walang puwersa sa pag-clamping. Ang track ay pagkatapos ay nagiging maluwag sa ilalim ng cyclic loading, unti-unting nagbubukas ng puwang sa pagitan ng track at ng frame. Sa mga frame na uPVC, ang labis na paghihigpit ay dinudurog ang plastik nang lokal, na lumilikha ng isang permanenteng depresyon sa paligid ng ulo ng turnilyo. Ang plastik ay dumadaloy palayo sa clamping zone, at nawawala ang preload ng turnilyo sa paglipas ng panahon nang walang anumang karagdagang pag-ikot. Sa mga frame na gawa sa kahoy, ang labis na paghihigpit ay naghihiwalay sa mga hibla ng kahoy sa paligid ng shank ng turnilyo. Ang hati ay maaaring hindi nakikita sa ilalim ng track, ngunit nagbibigay ito ng landas para sa pagpasok ng moisture at lubhang binabawasan ang resistensya sa pag-withdraw ng turnilyo. Sa lahat ng tatlong materyales sa substrate, pareho lang ang resulta: ang isang fastener na minsan nang hinigpitan ay hindi na mapapanatiling matatag ang torque nito, at ang pananatili nito ay mangangailangan ng paulit-ulit na paghihigpit habang ito ay unti-unting bumibilis na lumuluwag sa bawat cycle.

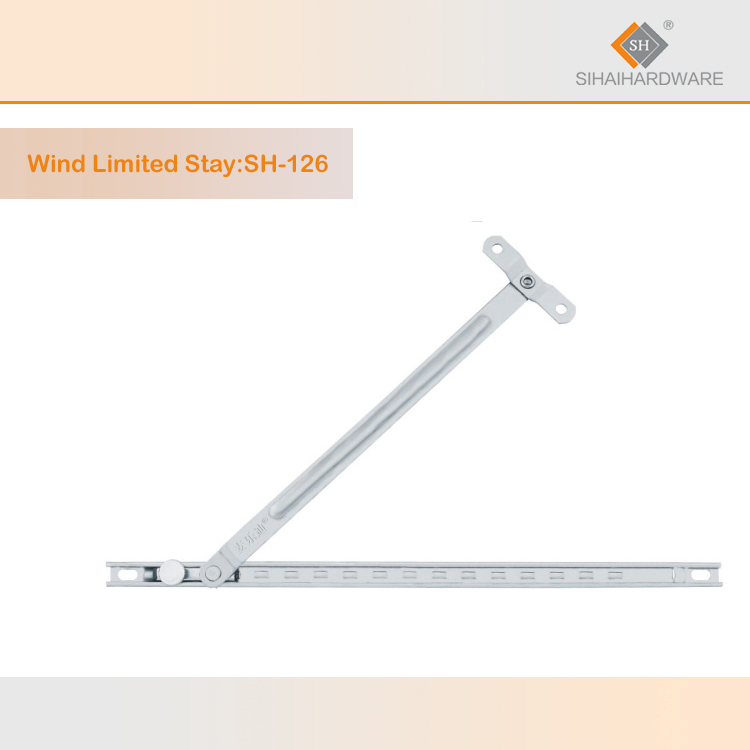

pananatili sa alitan sa bintana
Pinsala ng Rivet: Ang Nakatagong Bunga
Bagama't ang mga turnilyo sa track ang pinakamadaling gamiting mga pangkabit sa isangpananatili sa alitan sa bintana, ang mga rivet na nagdurugtong sa mga braso na nagdurugtong sa sliding shoe at sash bracket ay mahina rin sa labis na pagkasira, bagama't sa pamamagitan ng ibang mekanismo. Kapag ang track ay na-deform ng labis na paghigpit ng mga turnilyo, ang nagreresultang misalignment ay pinipilit ang braso na mag-connect na gumana sa isang bahagyang anggulo na may kaugnayan sa dinisenyo nitong plane of motion. Ang angular misalignment na ito ay naglalagay ng mga bending load sa mga rivet na hindi nila kailanman idinisenyo na dalhin. Ang mga rivet ay inilaan upang labanan ang shear at tension sa kanilang axis, hindi ang mga bending moment sa kanilang mga ulo. Sa ilalim ng paulit-ulit na pag-ikot na may misalignment, ang mga ulo ng rivet ay nagsisimulang gumana nang maluwag. Ang joint ay nagkakaroon ng play, na lumilitaw bilang kabagalan sa mekanismo ng stay. Ang play na ito ay kadalasang nadidiskubre nang mali bilang isang maluwag na turnilyo sa isang lugar sa assembly, na nagdudulot ng mas maraming paghigpit—isang siklo ng interbensyon na nagpapalala sa orihinal na error.
Ang Tamang Pamamaraan ng Paghihigpit
Ang wastong pag-install at pagpapanatili ng isangpananatili sa alitan sa bintanaNagsisimula sa paggalang sa mga tinukoy na halaga ng torque. Para sa mga tipikal na M4 o M5 na turnilyo sa makina sa aluminyo o bakal na pampalakas, ang inirerekomendang paghigpit ng torque ay karaniwang nasa hanay na 2.5 hanggang 3.5 newton-metro—katumbas ng matigas na presyon gamit ang isang manu-manong distornilyador, hindi ang buong puwersa na maaaring ilapat ng isang nasa hustong gulang. Ang mga turnilyo ay dapat higpitan sa isang pagkakasunud-sunod na nagsisiguro ng pantay na pag-clamping: magsimula sa gitnang turnilyo ng track, pagkatapos ay magtrabaho palabas patungo sa mga dulo, higpitan ang bawat turnilyo sa humigit-kumulang kalahati ng huling torque sa unang pagpasa at pagkatapos ay sa buong torque sa pangalawang pagpasa. Pagkatapos ng unang pag-install, ang mga turnilyo ay dapat suriin para sa higpit pagkatapos ng humigit-kumulang 50 cycle ng pinto, habang ang mga bahagi ay umaayos sa kanilang mga huling posisyon. Ang pagsusuring ito ay dapat kabilang ang pag-verify na ang mga turnilyo ay hindi lumuwag, hindi naglalapat ng karagdagang torque na lampas sa espesipikasyon. Kung ang isang stay ay naging maluwag habang ginagamit, ang tamang tugon ay alisin ang mga turnilyo, siyasatin ang track para sa deformation at ang mga butas ng frame para sa pinsala sa thread, at kung pareho ay maayos, muling i-install gamit ang mga bagong turnilyo sa tinukoy na torque. Ang paglalagay ng thread-locking compound sa mga thread ng turnilyo habang nag-install ay pumipigil sa pagluwag na dulot ng vibration nang hindi umaasa sa labis na paghigpit.

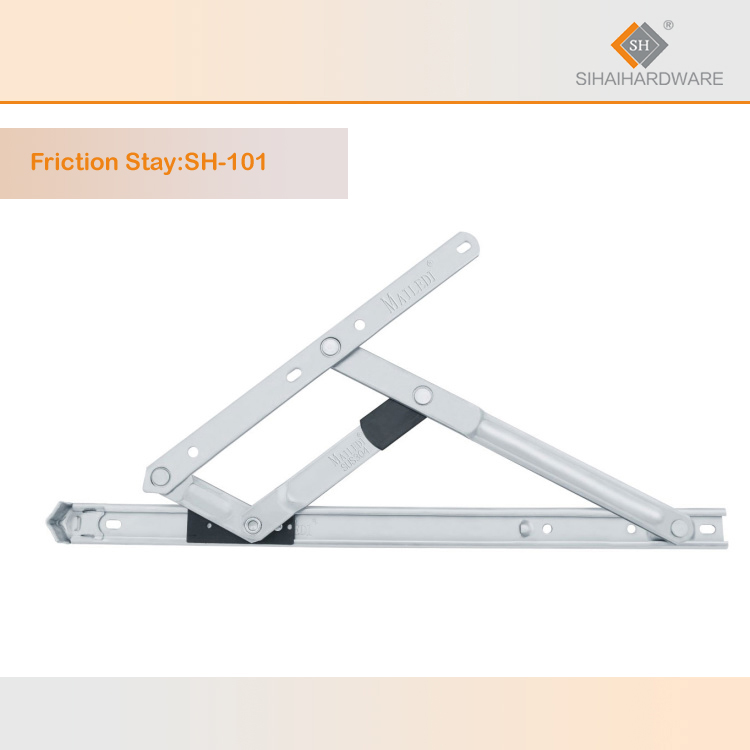

pananatili sa alitan sa bintana
Konklusyon
Isangpananatili sa alitan sa bintanaay isang mekanismo ng katumpakan, hindi isang istruktural na dugtungan na nakikinabang mula sa pinakamataas na puwersa ng pag-clamping. Ang pagganap nito ay nakasalalay sa isang patag na track, isang malayang dumudulas na sapatos, at mga fastener na naka-torque ayon sa kanilang ispesipikasyon sa disenyo. Ang labis na paghigpit ay nakakagambala sa lahat ng tatlo. Ang track ay nababago ang hugis, ang sapatos ay nagbibigkis, at ang mga fastener ay nawawalan ng kanilang kapit sa substrate. Ang ironiya ay ang labis na paghigpit—karaniwang ginagawa sa pagsisikap na ayusin ang isang maluwag o hindi magandang pagganap na stay—ay lumilikha ng mismong mga kondisyon na nagiging sanhi ng pagluwag at pagpapalala ng pagganap ng stay. Ang tamang pilosopiya sa pagpapanatili ay pagpigil: higpitan ayon sa ispesipikasyon, beripikahin pagkatapos ng bedding-in, at kung magpapatuloy ang mga problema, siyasatin ang ugat na sanhi sa halip na maglapat ng mas maraming torque. Ang torque wrench ay isang mas mahalagang kagamitan para sa pagpapanatili ng window stay kaysa sa isang mabigat na kamay.
