ARTIKULO BLG. 122|Paggawa at Inhinyeriya ng mga Materyales ng mga Bisagra ng Friction Stay sa Bintana (Pagtatak, Pagmachine, Paggamot sa Init)
ARTIKULO BLG. 122|Inhinyeriya ng Paggawa at Materyales ngMga Bisagra ng Friction Stay sa Bintana(Pagtatatak, Pagmamakina, Paggamot sa Init)

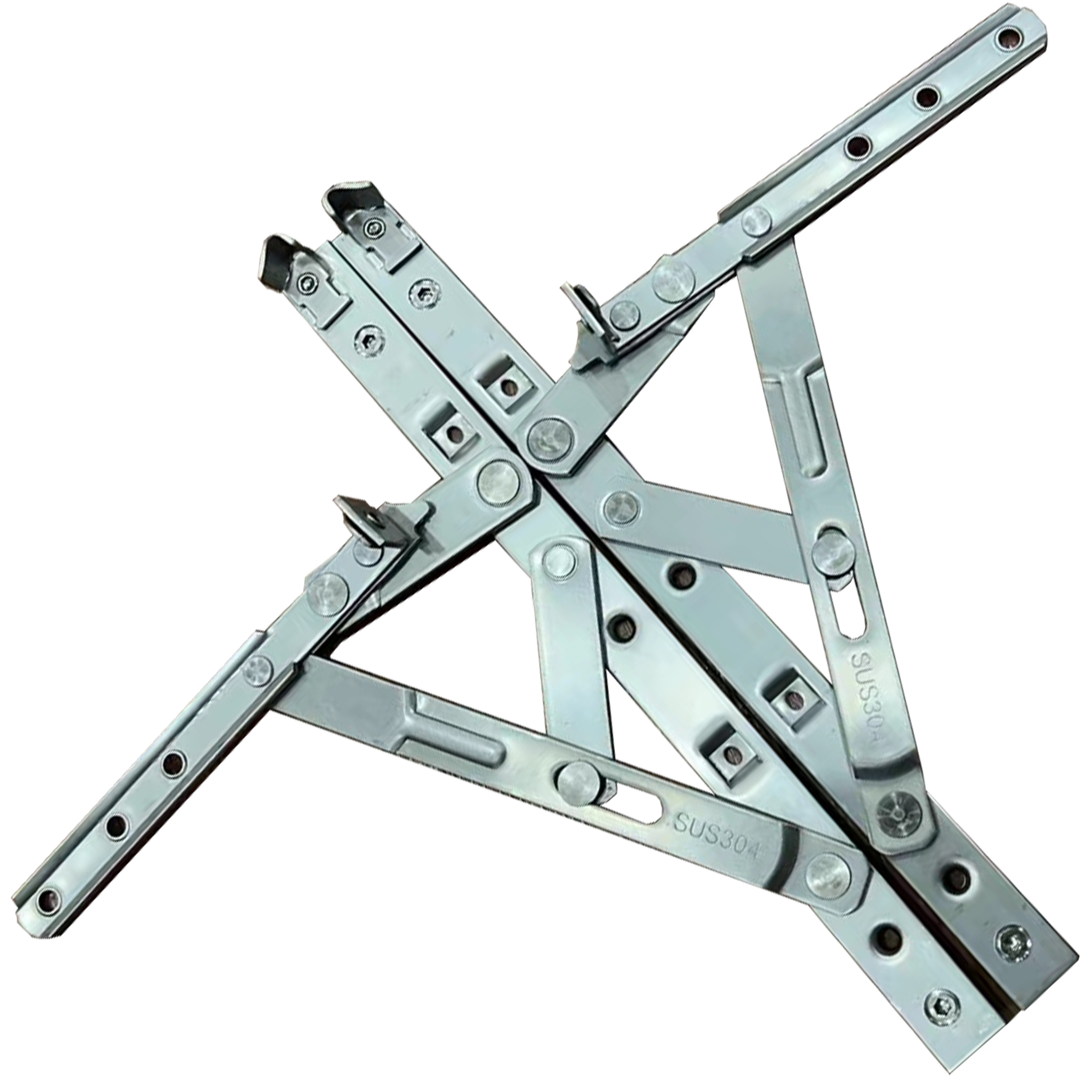

Mga bisagra ng friction stay sa bintanaay isang espesyalisadong bahagi ngmga kagamitan sa pinto at bintana, dinisenyo upang kontrolin kung paano bumubukas, humihinto sa isang napiling anggulo ang isang sash, at pagkatapos ay mahigpit na kumakapit sa ilalim ng pang-araw-araw na karga. Dahil ang mga itomga bisagra ng frictionang pagtatrabaho sa pamamagitan ng paulit-ulit na mga siklo at patuloy na stress, pagmamanupaktura at inhinyeriya ng mga materyales ay mahalaga. Sa pagsasagawa, ang parehong mga disiplina na gumagawa ng maaasahangmga bisagra ng bintana—pagpili ng tamang mga haluang metal, pagbuo ng matibay na mga bahaging metal, pagma-machine ng mga bahaging may katumpakan, at pagpapainit para sa tibay at pagkasira—ang namamahala rin sa kalidad ngmga bisagra ng friction stay sa bintanaatmga bisagra ng frictionginagamit sa mga residensyal at komersyal na pagbubukas.
Ipinapaliwanag ng artikulong ito ang mga pangunahing desisyon sa inhenyeriya at ang tatlong pangunahing proseso ng pagmamanupaktura na karaniwang ginagamit: pag-stamping, pagma-machining, at paggamot sa init.
1) Inhinyeriya ng mga materyales: pagpili ng mga haluang metal at mga pagtatapos para sa mahabang buhay ng serbisyo
Ang pagganap ngmga bisagra ng friction stay sa bintanaMalaki ang nakasalalay sa base metal at proteksiyon na tapusin. Isinasaalang-alang ng mga tagagawa ang:
Paglaban sa kalawang: Mga kagamitan sa pinto at bintanaAng mga bahagi ay nakalantad sa kahalumigmigan, mga pollutant sa hangin, at kadalasan ay mga asin sa baybayin. Maraming supplier ang nagbibigay ng prayoridad sa mga bakal na lumalaban sa kalawang o bakal na may plating at passivation, depende sa detalye ng produkto.
Pag-uugali ng pagkasuot sa mga interface ng friction: Mga bisagra ng frictionumaasa sa matatag na pag-uugali ng materyal na may friction. Kahit ang maliliit na pagbabago sa ibabaw o katigasan ay maaaring magpabago sa holding torque sa paglipas ng panahon.
Lakas ng pagkapagod: Mga bisagra ng friction stay sa bintanaay paulit-ulit na iniikot. Ang proseso ng pagmamanupaktura ay dapat lumikha ng angkop na mga microstructure upang ang mga gumagalaw na bahagi ay makatiis sa fatigue cracking.
Katatagan ng dimensyon: Ang mga bahaging bumubuo sa heometriya ng bisagra ay hindi dapat mag-distort habang pinoproseso sa hinaharap o habang ginagamit.
Sa mahusay na pagkakagawamga bisagra ng bintanamga programa, ang pagpili ng materyal ay ipinapares sa mga kontroladong paggamot sa ibabaw—mga patong, plating, o mga katugmang sistema ng proteksyon sa kalawang—upang matiyak na angmga bisagra ng frictionmapanatili ang pare-parehong operasyon sa loob ng maraming taon.
2) Mga proseso ng paggawa para sa mga friction stay: Pagtatak
Pagtatak ay isa sa mga pinakakaraniwan at matipid na proseso para sa paggawa ng mga piyesang sheet-metal na bumubuo sa maramimga bisagra ng bintana atpananatili ng alitanmga istruktura.
Ano ang nalilikha ng pag-iimprenta
Samga bisagra ng friction stay sa bintana, ang pagtatatak ay karaniwang bumubuo ng:
mga dahon ng bisagra at mga mounting plate na ginagamit samga bisagra ng bintana
mga bracket at braso na nakakonekta sa frame at sash
mga patag na tampok na may mga pattern ng butas sa pag-mount na sumasama samga kagamitan sa pinto at bintanamga pagtitipon
Bakit pinapaboran ang pag-iimprenta
Mataas na volume at repeatability: Sinusuportahan ng pag-stamping ang pare-parehong heometriya sa malalaking produksyon ngmga bisagra ng friction stay sa bintana.
Katumpakan batay sa paggamit ng kagamitan: Ang isang mahusay na pagkakagawa ng die system ay maaaring makagawa ng maaasahang lokasyon ng butas at mga anggulo ng pagbaluktot na makakatulong sapananatili ng alitanang mga bahagi ay nabubuo nang walang anumang pag-aalinlangan.
Pinagsamang pagbubuo: Ang mga emboss, ribs, at bends ay maaaring magpalakas ng bahagi nang hindi nangangailangan ng mabigat na machining—mahalaga para sa matibay mga bisagra ng friction.
Mga kontrol sa inhinyeriya sa panlililak
Upang matiyak ang maaasahanmga bisagra ng bintana atmga bisagra ng frictionAng mga inhinyero sa pagganap at kalidad ay kadalasang kumokontrol sa:
kapal ng blangko at mga katangian ng materyal
pagkakahanay at pagkasira ng die
pagbuo ng burr at kondisyon ng gilid (na maaaring makaapekto sa akma ng pag-assemble at buhay ng pagkapagod)
dimensyong inspeksyon ng mga kritikal na lugar na sumusuportabisagra ng friction stayheometriya
Dahil angpananatili ng alitansensitibo ang sistema sa pagkakahanay, ang katumpakan ng pagtatatak ay direktang nakakaapekto sa kung paanomga bisagra ng friction stay sa bintana"damhin" at hawakan sa iba't ibang anggulo ng pagbukas.
3) Pagma-machine: mga bahaging may katumpakan at mga ibabaw na magkatugma
Bagama't ang pag-iimprenta ay humuhubog sa maraming bahagi, pagmakinilya ay mahalaga para sa mga tampok na nangangailangan ng mas mahigpit na tolerance o kumplikadong geometry.
Ano ang nalilikha ng machining
Para samga bisagra ng friction stay sa bintana, ang machining ay kadalasang nagbibigay ng:
mga tampok ng pivot pin at mga ibabaw ng bearing ginagamit samga bisagra ng bintana
mga butas na may katumpakan at mga cylindrical interface para sa maayos na pag-ikot
mga seksyong may sinulid o tinapik (depende sa disenyo) para sa pagkakabit samga kagamitan sa pinto at bintana
mga bahagi ng pagsasaayos at pagkontrol kung saan ang mga pagbabago sa incremental fit ay nakakaapekto sa holding force
Sa maramimga bisagra ng frictionsa mga disenyo, ang isang maliit na pagkakaiba sa tolerance sa isang pivot o isang friction contact interface ay maaaring isalin sa mga kapansin-pansing pagbabago sa opening torque at pangmatagalang pagkasira.
Mga pamamaraan ng pagma-machine
Kabilang sa mga karaniwang pamamaraan ang:
pagpihit at paggiling para sa mga cylindrical na bahagi
paggiling para sa mga puwang, patag, at mga tampok sa pag-align
CNC machining para sa pagkakapare-pareho sa buong produksyon
Mga kontrol sa inhinyeriya sa machining
Upang mapanatili ang pagiging maaasahanmga bisagra ng friction stay sa bintanaoperasyon, karaniwang bineberipika ng mga tagagawa:
konsentrisidad at pagtatapos ng ibabaw ng mga ibabaw na may kaugnayan sa pivot
pagkontrol ng burr pagkatapos ng machining
pagkakahanay ng mga makinang katangian kaugnay ng mga naselyohang bahagi ng base
mga clearance ng pagpupulong at ang nagreresultang kinis ng paggalaw ngmga bisagra ng friction
4) Paggamot sa init: lakas, resistensya sa pagsusuot, at buhay ng pagkapagod
Dahilmga bisagra ng frictionatmga bisagra ng friction stay sa bintanamakaranas ng paulit-ulit na pagkarga, paggamot sa init ay isang pangunahing hakbang sa inhinyeriya ng mga materyales. Tinitiyak nito ang tamang balanse ng katigasan, tibay, at resistensya sa pagkapagod.
Ano ang nagagawa ng paggamot sa init
Depende sa haluang metal at layunin ng disenyo, ang paggamot sa init ay maaaring maghatid ng:
katigasan para sa resistensya sa pagkasira (lalo na kung saan ang metal ay dumidikit sa metal sa mga bisagra ng friction)
tibay upang labanan ang pagbitak sa ilalim ng paikot na stress
pag-optimize ng mikroistruktura na sumusuporta sa pagkapagod sa buhaymga bisagra ng bintana
pampawi ng stress pagkatapos ng pagma-machine o paghubog upang ang mga bahagi ay manatiling matatag sa dimensyon
Mga karaniwang pamamaraan ng paggamot sa init
Pag-anneal (ginagamit upang lumambot para sa paghubog o upang mapabuti ang kakayahang makinahin)
Pagpapatigas at pagpapatigas (upang makamit ang isang kontroladong kombinasyon ng katigasan/tibay)
Pagpapatigas ng kaso o mga paggamot sa ibabaw (para sa mga bahagi kung saan mas mahalaga ang pagkasira ng ibabaw kaysa sa lakas ng core)
Kontrol ng kalidad sa paggamot ng init
Kadalasang pinapatunayan ng mga tagagawa ang mga resulta gamit ang:
pagsubok sa katigasan (upang kumpirmahin ang mga target na katangian)
pagsubaybay sa parametro ng proseso (kontrol sa oras/temperatura)
kakayahang masubaybayan ang materyal para sa mga batch na ginagamit samga kagamitan sa pinto at bintana produksyon
Ang paggamot sa init ay isa sa mga pangunahing dahilan kung bakit mataas ang kalidadmga bisagra ng friction staymapanatili ang pare-parehong pagganap sa paghawak habang sila ay tumatanda.
5) Pagsasama ng mga proseso: kung paano nagtutulungan ang pag-stamping, pagma-machining, at heat treatment
Ang pinaka-maaasahanmga bisagra ng friction stay sa bintananagmula sa isang pinagsamang kadena ng pagmamanupaktura:
Pagtatak lumilikha ng pangunahing heometriya para samga bisagra ng bintana at mga bahagi ng pagkakabit para samga kagamitan sa pinto at bintana.
Pagmakina tinitiyak ang katumpakan kung saan ang paggalaw ay nakasalalay sa masikip na pagkakasya (mga pivot, butas, at kontroladong mga tampok sa pagsasaayos ng mga bisagra ng friction).
Paggamot sa init tinitiyak na sinusuportahan ng estado ng materyal ang pangmatagalang resistensya sa pagkasira at tibay mula sa pagkapagod.
Pagkatapos, ang binuong sistema ay tinatapos at siniyasat upang angmga bisagra ng friction humawak nang maayos, huwag magbigkis, at mapanatili ang matatag na metalikang kuwintas sa pamamagitan ng paulit-ulit na mga siklo ng pagbubukas.
Konklusyon
Inhinyeriya ng Paggawa at mga Materyales ngmga bisagra ng friction stay sa bintanaay hindi lamang tungkol sa paggawa ng isang metal na bahagi—ito ay tungkol sa pagiging maaasahan ng inhinyeromga bisagra ng frictionna nakakayanan ang kalawang, pagkapagod, at pagkasira habang pinapanatili ang pare-parehong "pakiramdam ng paghawak." Sa pamamagitan ng pagsasama-sama pagtatatak para sa paulit-ulit na istruktura, pagmakinilya para sa mga interface ng katumpakan ng paggalaw, at paggamot sa initpara sa lakas at tibay, maaaring gumawa ang mga tagagawamga bisagra ng friction stay sa bintanana mahusay na gumaganap sa loob ng mas malawak namga kagamitan sa pinto at bintanamga sistema para sa mga taon ng serbisyo.
