Ang angle bracket ay isa sa mga simpleng hardware item na bihirang makaakit ng atensyon, ngunit pinagsasama-sama nito ang isang nakakagulat na bahagi ng built environment. Hugis tulad ng letrang L, tinutulay nito ang dalawang ibabaw na nagtatagpo sa isang tamang anggulo at inililipat ang mga karga sa pagitan ng mga ito. Sa timber framing, pag-assemble ng muwebles, shelving, at architectural metalwork, pinipigilan ng simpleng component na ito ang pag-rack ng mga joints, ang pag-laylay ng mga istante, at ang pag-ikot ng mga frame kapag may karga.Suhay ng Sulokay isang partikular na uri ng angle bracket na idinisenyo para sa mas mabibigat na aplikasyon sa istruktura, lalo na sa konstruksyon ng frame ng bintana at pinto kung saan ang mga puwersang nakatuon sa mga sulok ng frame ay nangangailangan ng pampalakas na higit sa kayang ibigay ng dugtungan lamang.
Ang Pangunahing Heometriya
Ang isang angle bracket ay binubuo ng dalawang patag na binti na pinagdugtong sa isang tamang anggulo, karaniwang may mga butas na paunang nabutas para sa mga turnilyo, bolt, o iba pang mga pangkabit. Ang mga binti ay maaaring magkasinghaba, na bumubuo ng isang simetriko na bracket, o hindi pantay kapag ang isang ibabaw ay nagdadala ng mas maraming karga o nag-aalok ng mas kaunting lugar ng pagkakabit kaysa sa isa. Ang kapal ng materyal, lapad ng binti, at pattern ng butas ay nag-iiba lahat ayon sa nilalayong karga at sa substrate kung saan ikakabit ang bracket. Sa kabila ng maliwanag na pagiging simple na ito, ang geometry ng isang angle bracket ay sumasalamin sa mga matibay na prinsipyo ng istruktura. Ang hugis na kanang anggulo ay lumalaban sa parehong mga puwersa ng paggupit na sumusubok na i-slide ang mga konektadong miyembro sa isa't isa at mga puwersa ng tensile na sumusubok na hilahin ang mga ito palayo. Ang maraming butas ng pangkabit sa bawat binti ay ipinamamahagi ang inilipat na karga sa ilang mga punto sa halip na ituon ito sa isang koneksyon.
Paano Inililipat ng Angle Bracket ang Load
Ang landas ng karga sa isang angle bracket ay mas kumplikado kaysa sa unang tingin. Kapag ang isang patayong karga ay dumidiin sa isang istante na sinusuportahan ng mga angle bracket, ang karga ay naglalakbay mula sa istante patungo sa itaas na bahagi ng bracket sa pamamagitan ng mga fastener. Pagkatapos ay iikot nito ang sulok sa katawan ng bracket at lilipat sa dingding sa pamamagitan ng mga fastener sa ibabang bahagi ng binti. Ang landas ng karga na ito ay nagpapailalim sa bracket sa pinagsamang pagbaluktot, paggupit, at tensyon. Ang radius ng baluktot—ang sulok kung saan nagtatagpo ang dalawang binti—ay ang rehiyon na may pinakamataas na stress sa anumang angle bracket. Ang metal dito ay dapat labanan ang bending moment na nilikha ng offset sa pagitan ng linya ng aksyon ng karga at ng linya ng resistensya mula sa mga fastener sa dingding. Sa isang mahusay na dinisenyong bracket, ang sulok na ito ay pinapalakas ng isang gusset, isang pinalawak na seksyon, o isang rib na nagpapataas ng cross-sectional area at ng moment of inertia kung saan mismo ang pinakamataas na stress.
Ang Corner Brace: Isang Matibay na Angle Bracket

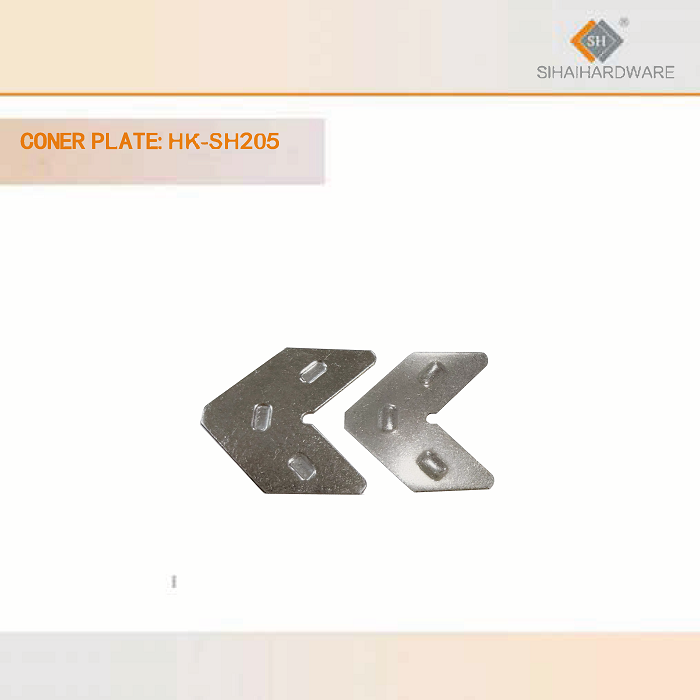

IsangSuhay ng Sulokay isang angle bracket na ginawa para sa mga istruktural na aplikasyon kung saan malaki ang mga karga at malala ang mga bunga ng pagkabigo. Sa konstruksyon ng frame ng bintana at pinto, pinapalakas ng mga corner brace ang mga mitred o butt-joined na sulok na gawa sa aluminum, uPVC, o mga timber frame. Ang corner joint ng isang window frame ay dapat labanan ang bigat ng salamin, ang mga operating force mula sa pagbukas at pagsasara, at ang mga wind load na inililipat sa pamamagitan ng hardware. Kung walang reinforcement, ang sulok ang pinakamahinang punto sa frame assembly. Ang Corner Brace ay nagtutugma sa joint na ito, na nagtatali sa mga pahalang at patayong miyembro ng frame at ipinamamahagi ang mga concentrated corner stress sa maraming fastener sa parehong profile. Ang brace ay karaniwang gawa sa bakal, hindi kinakalawang na asero, o high-strength aluminum alloy, na ang kapal ng materyal at mga sukat ng binti ay tumutugma sa partikular na frame system.
Mga Pagpipilian sa Materyal para sa mga Angle Bracket
Ang mga angle bracket ay gawa sa iba't ibang materyales, bawat isa ay angkop sa mga partikular na kapaligiran at mga kinakailangan sa karga. Ang mga mild steel bracket, karaniwang may zinc o powder-coated, ay nagbibigay ng sapat na lakas para sa karamihan ng mga panloob na aplikasyon sa mababang gastos. Ang mga stainless steel bracket, karaniwang grade 304 o 316, ay tinukoy kung saan mahalaga ang resistensya sa kalawang—sa mga panlabas na aplikasyon, mga kapaligiran sa baybayin, o mga lugar ng paghahanda ng pagkain. Ang mga aluminum bracket ay nag-aalok ng kombinasyon ng magaan, resistensya sa kalawang, at pagiging tugma sa mga aluminum framing system. Para sa matinding karga, ang mga bracket ay maaaring hubugin sa halip na i-stamp, na lumilikha ng istruktura ng butil na sumusunod sa profile ng bracket at inaalis ang mga konsentrasyon ng stress na nauugnay sa mga butas na sinuntok at matutulis na bend radii. Ang pagpili ng materyal ng fastener ay pantay na mahalaga. Ang isang stainless steel bracket na naka-install na may mga mild steel screw ay mabibigo sa mga fastener dahil sa galvanic corrosion bago pa man maabot ng bracket mismo ang limitasyon ng karga nito.
Mga Karaniwang Aplikasyon
Mga bracket ng anggulo atSuhay ng SulokAng mga bahagi ay lumilitaw sa napakalawak na hanay ng mga aplikasyon. Sa pag-assemble ng muwebles, ang maliliit na pressed-steel angle bracket ay nagtitibay sa mga binti ng mesa sa mga apron at mga shelf panel sa mga side panel. Sa timber framing, ang mabibigat na angle bracket ay nagkokonekta ng mga beam sa mga poste at mga joist sa mga header, kadalasang kasabay ng mga through-bolt o mga structural screw. Sa architectural metalwork, ang mga angle bracket ay sumusuporta sa mga glass balustrade, canopy frame, at mga solar shading structure. Sa paggawa ng bintana at pinto, ang mga Corner Brace ay ipinapasok sa mga guwang na silid ng mga extruded profile upang palakasin ang mga mitred corner joint. Sa bawat aplikasyon, ginagawa ng bracket ang parehong pangunahing trabaho: ginagawa nitong isang matibay na structural node ang isang mahinang angular connection sa pamamagitan ng pagbibigay ng isang triangulated load path na hindi kayang ialok ng joint nang mag-isa.
Pag-install at Kapasidad ng Pagkarga
Ang kapasidad ng pagkarga ng isang angle bracket ay nakadepende nang malaki sa pagkakabit at gayundin sa mismong bracket. Ang isang bracket na may bigat na 100 kilo ay maaaring masira sa kalahati ng karga na iyon kung ang mga turnilyo ay maliit, itinulak sa mahinang substrate, o labis na hinihigpitan hanggang sa puntong matanggal ang mga sinulid. Ang mga fastener ay dapat na angkop para sa materyal ng substrate—mga turnilyo na gawa sa kahoy para sa timber, mga turnilyo na de-makina para sa bakal, mga turnilyo na self-tapping para sa aluminyo—at dapat itinulak sa tamang lalim nang hindi nasisira ang nakapalibot na materyal. Ang bracket ay dapat na nakalagay nang patag sa magkabilang ibabaw, nang walang puwang na magpapahintulot sa paggalaw sa ilalim ng karga. Sa mga aplikasyon sa istruktura, ang bilang, laki, at pagitan ng mga fastener ay dapat na eksaktong sumunod sa ispesipikasyon ng tagagawa. Ang pagpapalit ng mas kaunting mga turnilyo o mas maliliit na turnilyo upang makatipid ng oras o materyal ay direktang nakakabawas sa kapasidad ng bracket.
Mga Palatandaan ng Labis na Karga o Pagkabigo
Isang angle bracket oSuhay ng SulokAng mga na-overload o nasisira ay nagbibigay ng mga nakikitang babala. Ang mga binti ng bracket ay maaaring yumuko o pumilipit, na nagpapahiwatig na ang bending moment ay lumampas na sa yield strength ng materyal. Ang mga fastener ay maaaring humila palabas ng substrate, na nag-iiwan ng mga malalaking butas o basag na materyal sa paligid ng mga lokasyon ng turnilyo. Sa mga metal frame, ang isang nasirang Corner Brace ay maaaring matukoy bilang isang nakikitang butas sa corner joint, o bilang isang pagbabago sa operasyon ng bintana o pinto—pagbubuklod, paglundo, o kahirapan sa pagsasara na wala noong bago pa ang unit. Ang kalawang, lalo na sa bend radius o sa paligid ng mga butas ng fastener, ay binabawasan ang epektibong cross-section at nagpapalakas ng stress. Alinman sa mga palatandaang ito ay nangangailangan ng agarang pagpapalit, dahil ang isang nasirang angle bracket ay maaaring humantong sa unti-unting pagbagsak ng assembly na sinusuportahan nito.
Konklusyon
Ang angle bracket at ang katapat nitong heavy-duty, angSuhay ng Sulok, ay kabilang sa isang kategorya ng hardware na pinakamahusay na gumagana kapag hindi gaanong napapansin. Ang kanilang tungkulin ay gawing matibay ang mga koneksyon, panatilihing parisukat ang mga sulok, at ilipat ang mga karga mula sa isang istrukturang bahagi patungo sa isa pa nang hindi nakakakuha ng atensyon. Ang hugis-L na piraso ng metal na nagdidikit sa mga bagay ay kumakatawan sa isa sa mga pinakaluma at pinaka-maaasahang solusyon sa structural engineering—isang tatsulok na koneksyon na nagbabago sa isang flexible joint tungo sa isang matibay na node. Nasa isang bookshelf man o isang high-rise curtain wall, ang prinsipyo ay nananatiling pareho. Ang bracket na tinukoy nang tama, maayos na naka-install, at naitugma sa kapaligiran nito ay patuloy na gaganap sa tahimik na papel nito sa istruktura habang buhay ng assembly na pinaglilingkuran nito.
